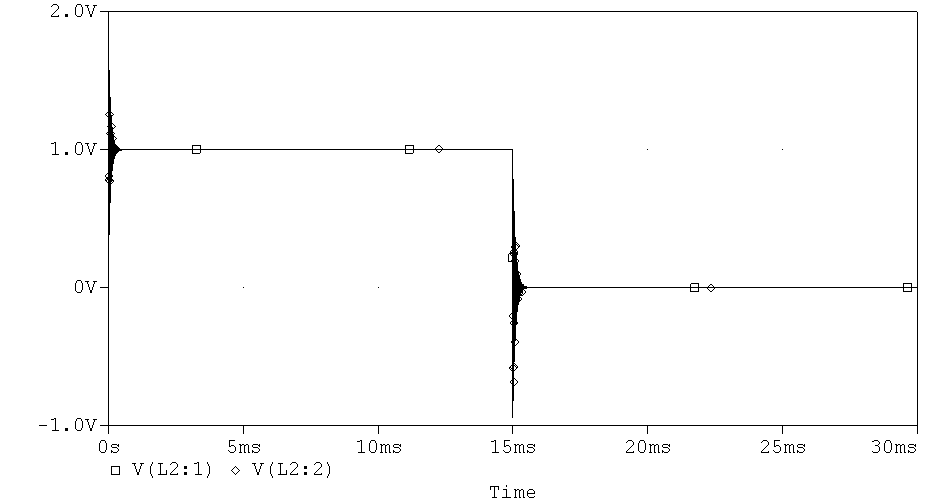

Transient analysis (시간해석, 과도해석) x aixs : Time equipments : oscilloscope setting run to time : 입력신호 주기의 5배 > steady state check > 3배 2배 1배 max step size : run to time / 1000 > 뾰족이 확인 > /2000 /5000 / 10000 더 작게 이거보다 더 길게 안줘도 됨. AC sweep (교류 해석, 주파수해석) x axis : freq equipments : spectrum analyzer source : vac = 1, iac = 1 marker : dB setting ( Decade(10배) , Octive(2배)) sweep type : log scale > deca..

커패시터, 인덕터의 허용오차 25% : Pspice의 등가회로는 소자의 모든 특성을 표현하지 못한다. 100Hz의 임피던스를 찾은이유 : 커패시터는 주파수에따라 달라진다. 따라서 커패시턴스의 기준전압이 필요하다. 데이터시트에 주파수 _ 값 이 명시되어있다. 계산을 용이하게 하기위해 MLCC의 경우 통상적으로 100kHz로 사용한다. R2 : Dielectric Loss ESR : SRF에서의 측정값. 직렬공진 = 0 Ω DCR(DC Resistance = R2), Cp(Parasitic Capactance), Rcore(Magnetic Core Loss = R1) DUT(Device Under Test) 테스트 대상 100MHz에서의 임피던스 사용 허용오차 25%, 등가회로의 한계 전력 비즈는 변화량이 ..

일반적인 damping resistance는 수옴~100옴정도이다. Damping resistance는 출력신호에 최대한 가까워야 한다. NOISE는 무조건 입구에서 막아야 좋다. 조금이라도 떨어지면 parasitic capacitor, parasitic inductor 때문에 공진이 발생한다. 실제 parasitic capacitor은 수pF parasitic inductor은 수nH가 측정된다. 저항이 생겨 AC분석에서도 튀는 그래프가 사라졌다. 공진주파수는 높을수록 좋다. 고속회로는 더 높은 주파수에서 동작하기 때문에 더 높은 주파수의 영역에서도 동작하게 해줄 수 있게 공진주파수는 높아야 한다. 오른쪽 감소하는 그래프부분은 신호로써 사용할 수 없다. 또한 패턴 길이도 짧아야 parasitic가 적어..

잔상처리 ctrl+L, F5 회로상에서 1옴 1uF가 아닌 1k옴 1nF를 쓰는 이유는 돌입전류 때문이다. 문제점 1) 전류에의한 커패시터 데미지 문제점 2) 전류에 의해 저항과 커패시터에서 열이 발생 인덕터 양단의 전압이 커패시터의 전류처럼 나타난다. 공진이 되면 신호처리가 되지 않는다. 회로에서는 공진이 절대 일어나면 안된다. 공진이 일어나면 사인파가 나타난다. 내일 할것) 공진이 일어났을 때 SIN파가 나타나는 이유??

Increment을 크게잡으면 선형보간법처럼 측정되어 부정확해진다. 시뮬잔상 Redraw Ctrl L 스케메틱잔상 Redraw F5

처음 프로그램을 깔고 나서 소자를 쓰기 위해서는 Library를 불러와야한다. 저항의 종류가 많은 이유는 GND 분리를 위해서다. 여러가지 회로가 같이 있을 때 주파수, 전류, 전압, 임피던스 범위등 서로의 간섭을 피하기 위해 GND를 분리하여 사용한다. PARAM을 이용하여 변수사용 New Property RL을 추가했다. P : Place Part G : Place Ground F : Place Power : 단자추가 T : Place Text _ cf) Ctrl + Enter = 문자 줄바꿈
