- 잔상처리 ctrl+L, F5

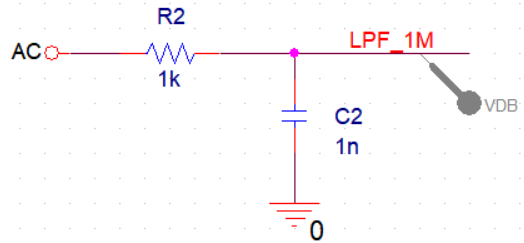

- 회로상에서 1옴 1uF가 아닌 1k옴 1nF를 쓰는 이유는 돌입전류 때문이다.
- 문제점 1) 전류에의한 커패시터 데미지
- 문제점 2) 전류에 의해 저항과 커패시터에서 열이 발생
인덕터 양단의 전압이 커패시터의 전류처럼 나타난다.
공진이 되면 신호처리가 되지 않는다.
회로에서는 공진이 절대 일어나면 안된다.

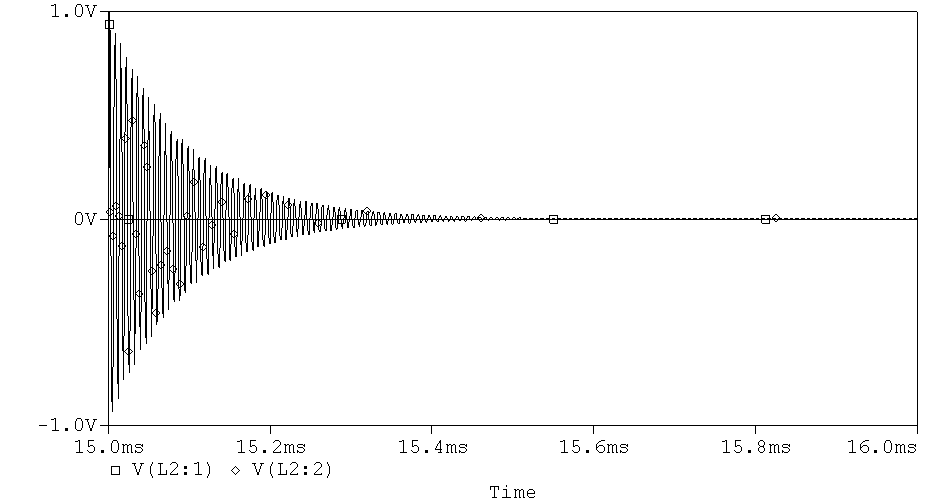

공진이 일어나면 사인파가 나타난다.
내일 할것) 공진이 일어났을 때 SIN파가 나타나는 이유??
