STM32F411CCU6TR _KICAD_ Design

맘스터치보단파파이스 2024. 4. 9. 15:41
  • Design
  • CAM file



Schemantic editor



KICAD

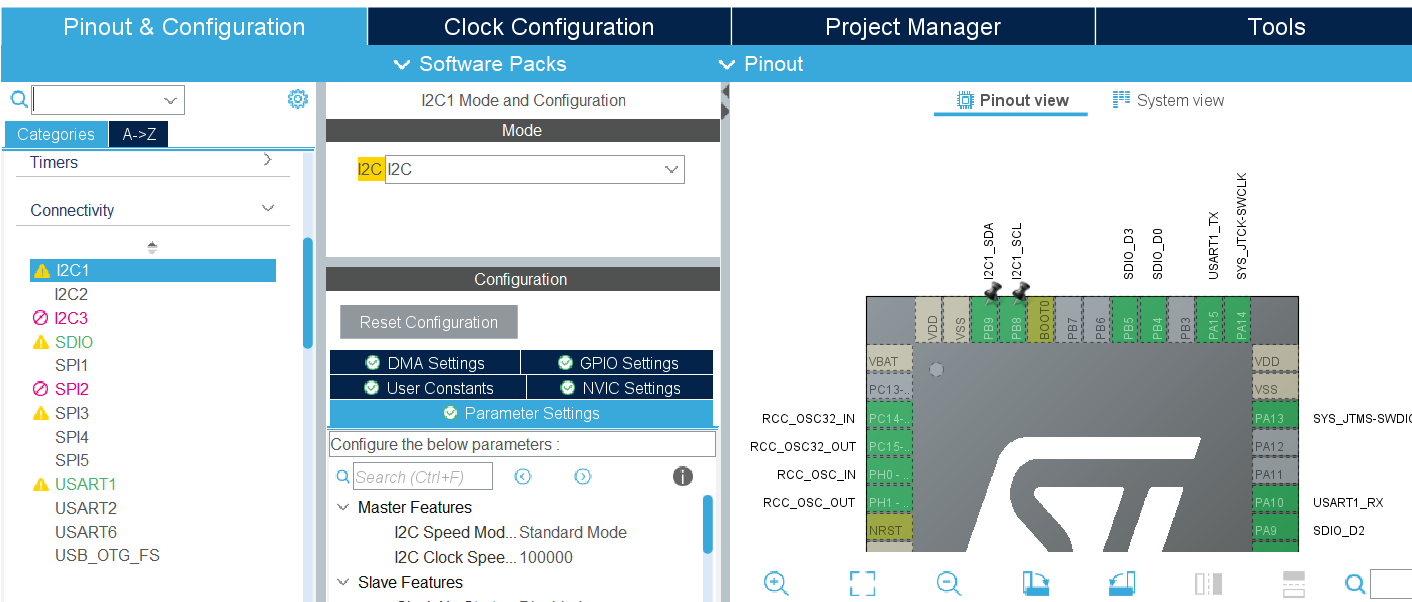

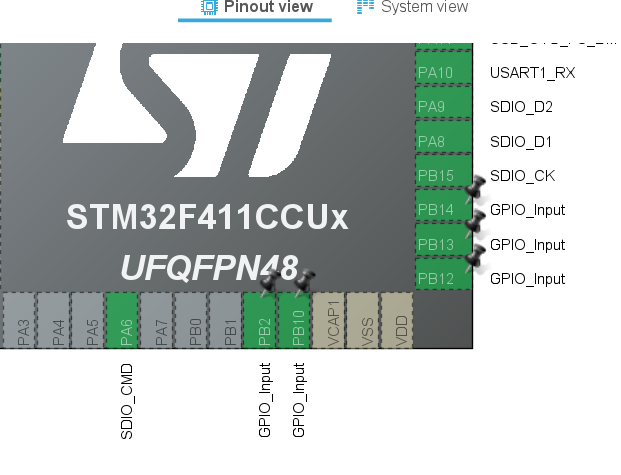

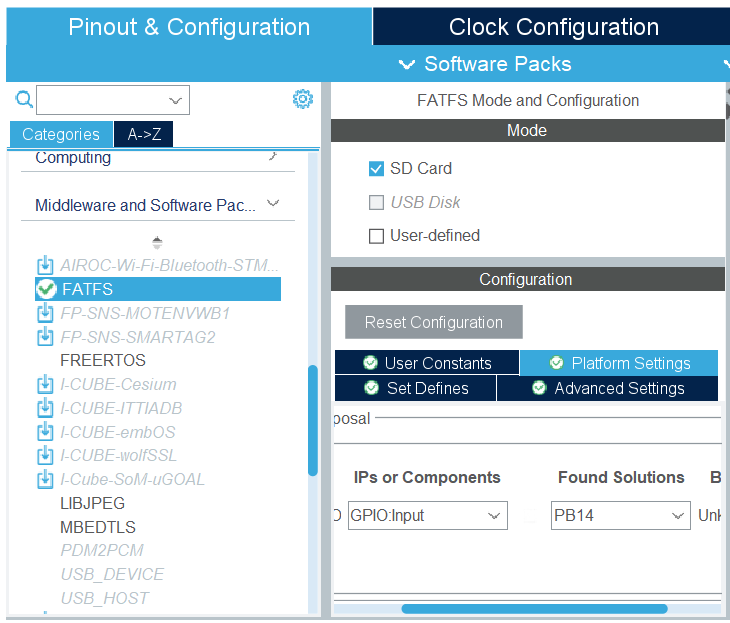

SDIO UART1 SYS 핀에 먼저 배정해서 남은 핀에 SW달 생각.



핀번호 확인                    패키지 sod-123을 통해 diode 4148 가져옴

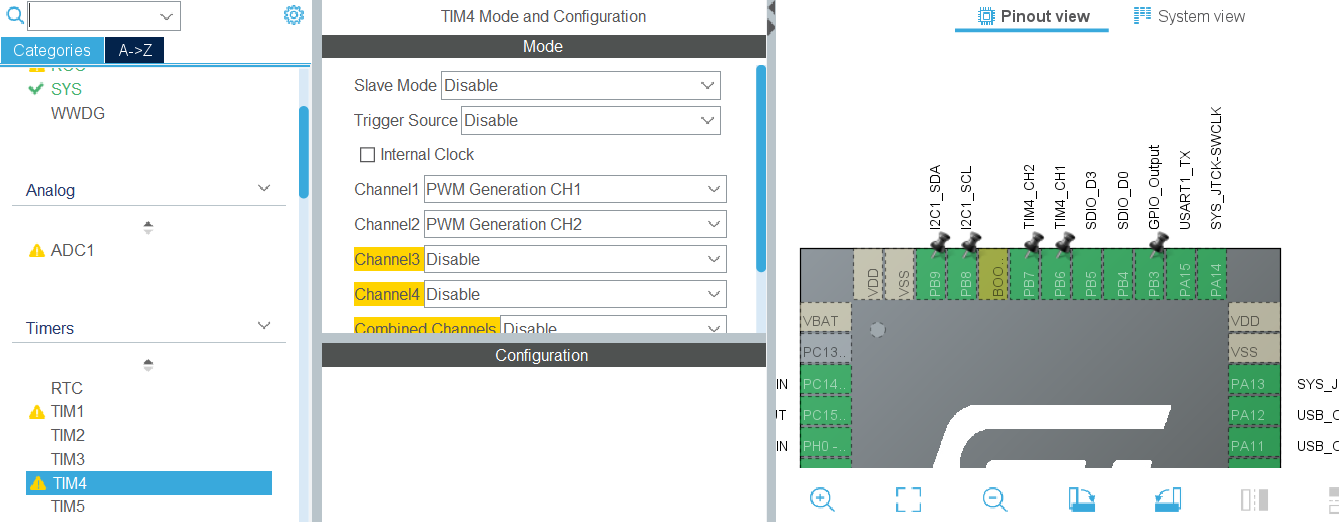

TIM4 : BUZZER , PB3 : LED
